تزداد قيمة سوائل الغاز الطبيعي، مثل الإيثان والبروبان، بسبب تزايد الطلب العالمي على المواد الأولية البتروكيماوية والتدفئة والطاقة. حلول استخلاص سوائل الغاز الطبيعي (NGL) متخصصة في تحقيق أقصى استخلاص مع توفير مرونة تشغيلية عالية وعوائد أكبر على استثمارات المصنع.

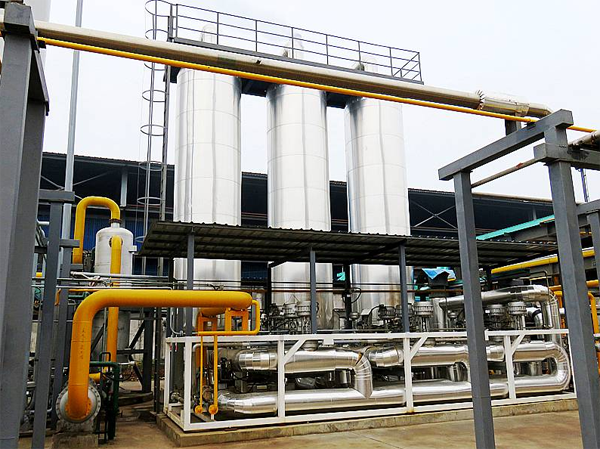

وحدة تنقية واستخلاص الغاز الطبيعي المسال
سواء كنت بحاجة إلى استخلاص عالي أو فائق أو مرن، فإن تقنيات استخلاص الغاز الطبيعي المسال يمكنها تلبية المواصفات الصارمة للمنتج والمتطلبات التشغيلية بكفاءة أكبر. توفر الحلول استخلاصًا بنسبة تزيد عن 99% من الغاز الطبيعي المسال/غاز البترول المسال وتوفر مرونة للتعامل مع الظروف الاقتصادية أو التشغيلية المتغيرة.
بالنسبة للسيناريوهات الصعبة مثل المواقع النائية والجداول الزمنية القصيرة للمشاريع، توفر مجموعة المصانع المعيارية استردادًا عاليًا للغاز الطبيعي المسال من خلال وحدات مسبقة التصميم ومثبتة على منصات. يتيح النهج المصنعي توقعات للتكاليف والجداول الزمنية وسرعة الإنشاء بجودة فائقة.
جهاز استخلاص سوائل الغاز الطبيعي المسال من التجزئة الخفيفة
تزداد قيمة سوائل الغاز الطبيعي، مثل الإيثان والبروبان، بسبب الطلب العالمي المتزايد على المواد الأولية البتروكيماوية والتدفئة والطاقة. حلول استخلاص سوائل الغاز الطبيعي (NGL) متخصصة في تعظيم الاستخلاص مع توفير مرونة تشغيلية عالية وعوائد أكبر على استثمارات المصنع.
| Model No. | NGLC 65-35/25 | NGLC 625-35/15 | NGLC 625-35/30 | NGLC 625-35/60 | NGLC 625-35/80 | NGLC 625-35/140 |
| Standard gas volume X104 Nm3/d | 1.5 | 1.5 | 3.0 | 6.0 | 8.0 | 14.0 |
| Device elasticity X104 Nm3/d | 0.7-2.25 | 0.7-2.25 | 1.5-3.6 | 4.5-6.5 | 4.0-9.0 | 8.0-15.0 |
| Process method | Alcohol injection and hydrocarbon collection | Dehydration and hydrocarbon collection | ||||
| Product Type (mixed hydrocarbon + dry gas) | Dry gas (into pipe network) | Dry gas (CNG / inlet pipe network) | ||||
| Dry gas content | Meet the requirements of pipeline transportation | <1 ppm | ||||
| C3 yield | >80% (Improve efficiency according to user requirements) | |||||
| Applicable ambient temperature | -40-50 ℃ | |||||
| Inlet pressure | 0.1-10.0 MPa | |||||
| Dry gas outlet pressure | 4.0-23.0 MPa | |||||
| Design pressure of hydrocarbon mixing tank | 2.5 MPa | |||||
| Explosion-proof grade | ExdIIBT4 | |||||
| The control mode | PLC + upper computer | |||||
| Skid sizes | L*W*H: 8000-17000X3500X3000 mm | |||||

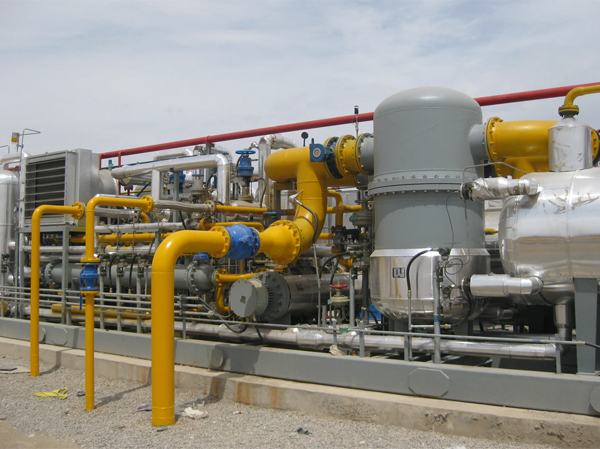

منصة استخلاص غاز البترول المسال مصنع استخلاص غاز البترول المسال
لاستعادة LPG/C3+، يقدم قسم الهندسة عملية امتصاص تضمنمعدلات استرداد تصل إلى 99.9٪، مع استهلاك منخفض للطاقة النوعية في الوقت نفسه. علاوة على ذلك، فإن محتوى ثاني أكسيد الكربون المسموح به في غاز التغذية أعلى من العمليات التوسعية التقليدية.
لتحقيق معدلات استرداد C3 عالية، يتم استخدام عمود امتصاص قبل جهاز إزالة الإيثان. هنا يتم تنقية غاز التغذية باستخدام ارتجاع هيدروكربوني خفيف قادم من أعلى جهاز إزالة الإيثان. يتم فصل غاز البترول المسال عن الهيدروكربونات الأثقل أسفل جهاز إزالة الإيثان باستخدام عمود تقطير.
غاز البترول المسال (LPG) هو غاز بترولي مسال يتم إنتاجه عند تكرير النفط الخام أو يتطاير من عملية استخراج النفط أو الغاز الطبيعي. غاز البترول المسال هو خليط من النفط والغاز الطبيعي يتشكل تحت ضغط مناسب ويوجد في صورة سائلة في درجة حرارة الغرفة.
يستخدم غاز البترول المسال (LPG) على نطاق واسع كوقود بديل للسيارات، ولكنه مناسب أيضًا كمواد خام كيميائية. يتكون من البروبان والبيوتان (C3/C4).

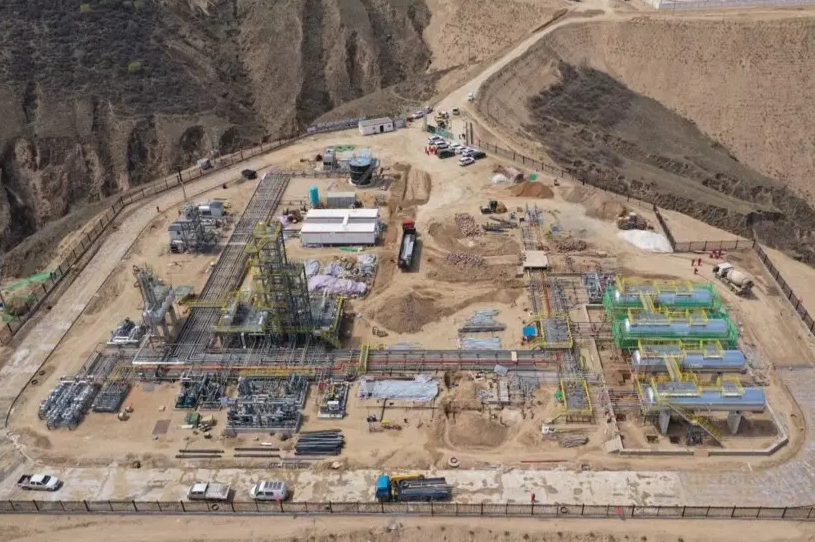

منصة استخلاص غاز البترول المسال 8 مم للغاز الطبيعي
لماذا يتم استخلاص سوائل الغاز الطبيعي: لتحسين جودة الغاز الطبيعي، وتقليل نقطة ندى الهيدروكربونات ومنع تكاثف الهيدروكربونات السائلة في أنابيب النقل؛ منتجات المكثفات المستخلصة هي وقود مدني وكيميائي مهم؛ يتم توفير معدل الاستخدام الشامل للموارد، مما يحقق فوائد اقتصادية جيدة.
يستخدم غاز البترول المسال (LPG) على نطاق واسع كوقود بديل للسيارات، ولكنه مناسب أيضًا كمواد خام كيميائية. وهو يتكون من البروبان والبيوتان (C3/C4).
لاستعادة غاز البترول المسال/C3+، تقدم شعبة الهندسة عملية امتصاص تضمن معدلات استعادة تصل إلى 99.9٪، مع استهلاك منخفض للطاقة النوعية في نفس الوقت. علاوة على ذلك، فإن محتوى ثاني أكسيد الكربون المسموح به في غاز التغذية أعلى من العمليات التوسعية التقليدية.
لتحقيق معدلات استرداد C3 عالية، تنفذ Rongteng عمود امتصاص في مرحلة ما قبل جهاز إزالة الإيثان. هنا يتم تنقية غاز التغذية باستخدام ارتجاع هيدروكربوني خفيف قادم من أعلى جهاز إزالة الإيثان. يتم فصل غاز البترول المسال عن الهيدروكربونات الأثقل في مرحلة ما بعد جهاز إزالة الإيثان باستخدام عمود تقطير.
لماذا يتم استرداد سوائل الغاز الطبيعي: لتحسين جودة الغاز الطبيعي، وتقليل نقطة ندى الهيدروكربونات ومنع تكاثف الهيدروكربونات السائلة في أنابيب النقل؛ منتجات المكثفات المستردة هي وقود مدني وكيميائي مهم؛ يتم توفير معدل الاستخدام الشامل للموارد، مما يحقق فوائد اقتصادية جيدة.

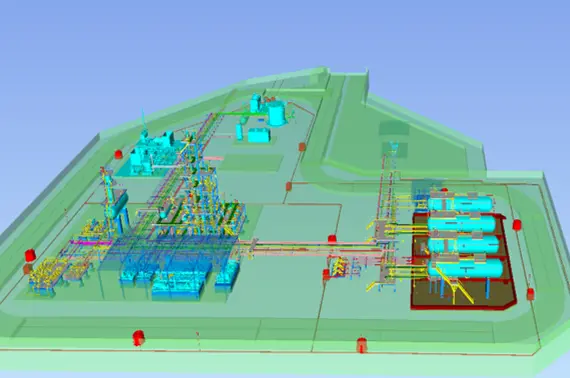

مصنع استخلاص غاز البترول المسال بسعة 2 مليون متر مكعب في اليوم
يدخل الغاز الطبيعي الخام إلى فاصل المدخل لتصفية الشوائب الميكانيكية وفصل الماء الحر، ثم يدخل إلى الضاغط بعد ترشيح دقيق بواسطة مرشح الغبار، ويتم تبريده إلى 40 ~ 45 درجة مئوية بواسطة مبرد الضاغط نفسه، ثم يفصل بعض الماء والهيدروكربونات الثقيلة (في حالة وجود مكونات ثقيلة زائدة)، ثم يدخل إلى وحدة التجفيف للتجفيف العميق. يدخل الغاز الجاف من منصة التجفيف إلى منصة فصل التكثيف، ثم يدخل وحدة التبريد بعد التبريد المسبق إلى ~ 10 درجة مئوية من خلال المبادل الحراري. بعد ذلك، بعد تبريد الغاز إلى – 35 درجة مئوية وتبريده مرة أخرى من خلال الخانق، يدخل إلى فاصل درجة الحرارة المنخفضة لفصل الغاز عن السائل بعد
تدخل مرحلة الغاز المنفصلة ومرحلة السائل إلى وحدة إزالة الإيثان على التوالي، ويعود غاز قمة البرج إلى المبادل الحراري لإعادة التسخين والإخراج خارج الحدود، ويدخل سائل قاع البرج إلى برج إزالة البروبان والديبوتان للفصل مرة أخرى. يدخل غاز البترول المسال في قمة البرج والهيدروكربون الخفيف المستقر في قاع البرج إلى خزان التخزين على التوالي للتحميل والتصدير.
Table power consumption of process electric equipment
| Electrical equipment | Power kw | remarks | |
| Shaft power | Motor power | ||
| refrigerator | 130 | 150 | 380V/50HZ |
| Natural gas compressor unit | 220 | 250 | 380V/50HZ |
| Instrument air compressor | 3 | 5.5 | 380V/50HZ |
| Power consumption of instrument control system | 2 | 2 | 220V/50HZ |
| Regeneration gas heater | 40 | 50 | 380V/50HZ |
| Regeneration gas fan | 5 | 7.5 | 380V/50HZ |
| Deethanizer reboiler | 100 | 120 | |
| Depropane and debutane Reboiler | 130 | 150 | |
| total | 530 | ||
