يعتمد تحلل الامتصاص المتأرجح بالضغط لإنتاج الهيدروجين على الامتصاص الفيزيائي لجزيئات الغاز على السطح الداخلي للمادة الماصة (المادة الصلبة المسامية). من خلال الاستفادة من خصائص المادة الماصة، التي تمتص بسهولة المكونات ذات نقطة الغليان العالية، ومن الصعب امتصاص المكونات ذات نقطة الغليان المنخفضة، ولها قدرة امتصاص متزايدة تحت الضغط العالي (جزء الامتزاز) وقدرة امتصاص منخفضة تحت الضغط المنخفض (جزء إزالة الامتصاص)، يتم تمرير الغاز الخام عبر سرير الماص تحت الضغط. يتم امتصاص المكونات الشائبة ذات نقطة الغليان العالية بالنسبة للهيدروجين بشكل انتقائي، بينما يكون من الصعب امتصاص مكون الهيدروجين منخفض نقطة الغليان ويمر عبر سرير الماص لتحقيق فصل الهيدروجين عن المكونات الشائبة. ثم، تحت ضغط منخفض، يتم إزالة الامتصاص للمكونات الشائبة الماصة لإعادة تجديد المادة الماصة، مما يسهل المزيد من الامتصاص والفصل للمكونات الشائبة.

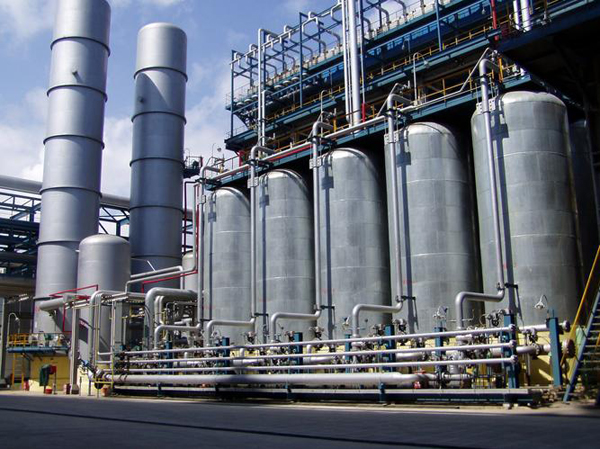

وحدة استخلاص الهيدروجين بواسطة الامتزاز بالتناوب بالضغط
بالنسبة للمستخدمين الذين لديهم مجموعة متنوعة من مصادر الغازات الغنية بالهيدروجين من تكرير النفط أو صناعة الصلب أو العمليات الكيميائية الأخرى، فإن الاسترجاع المباشر وتنقية الهيدروجين من هذه الغازات الغنية باستخدام عملية الامتزاز بالتناوب بالضغط (PSA) سيكون الحل التقني الأبسط والأكثر اقتصادية.
المواد الخام المناسبة: غاز التحويل بدرجات حرارة متوسطة ومنخفضة، غاز ذيل الكلوروسيلان، غاز تكسير الميثانول، هيدروجين الإصلاح، غاز ذيل إزالة الهيدروجين من الألكان، غاز ذيل الستيرين، غاز تصريف الميثانول، غاز الهدرجة المنخفض في المصافي، الغاز، غاز الفصل الغشائي، الغازات الجافة الحفازة وغيرها من الغازات المحتوية على الهيدروجين.
تتناوب الأبراج الأربعة للامتزاز في هذا الجهاز بين عمليتي الامتزاز وإعداد الإزالة لتحقيق إنتاج مستمر للغاز الهيدروجيني. خلال عملية الامتزاز والإزالة، يبقى جزء من الأكسجين عالي النقاء في البرج بعد الامتزاز. يُستخدم هذا الأكسجين عالي النقاء لضغط وتهيئة البرجين الآخرين اللذين تم إزالة الامتزاز منهما للتو بشكل متساوٍ. يتم إخضاع غاز تحلل الأمونيا المؤهل لنظام امتزاز بالتذبذب الضغطي مع تشغيل متناوب لأبراج الامتزاز، والذي يقوم بامتصاص جميع الشوائب وفصلها مرة واحدة للحصول على غاز هيدروجين نهائي عالي النقاء بخصائص نقاء وشوائب مؤهلة.

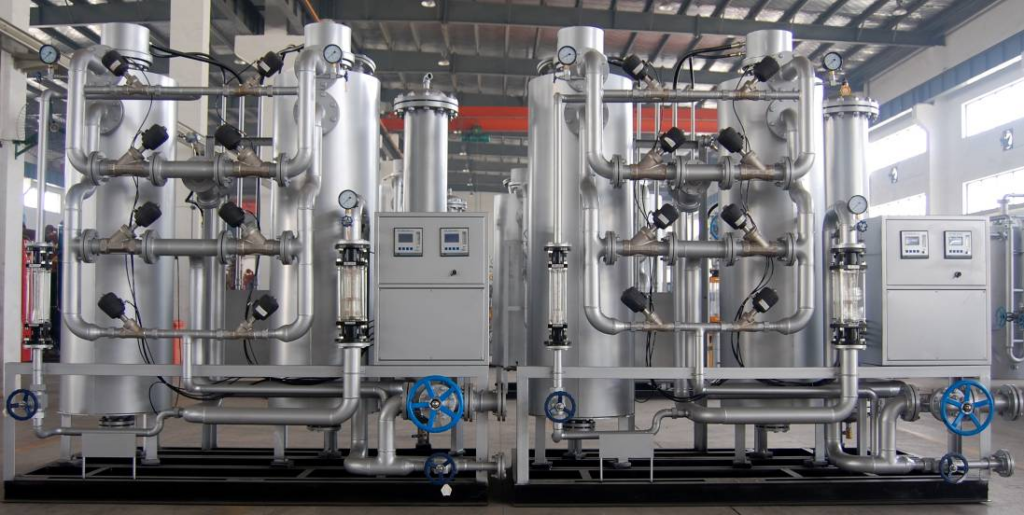

الخطوات الرئيسية لعملية وحدة إنتاج الهيدروجين بواسطة الامتزاز بالتذبذب الضغطي:
الخطوة الأولى: المواد الخام للأمونيا السائلة من خلال تحويل الغاز إلى غاز بدرجات حرارة عالية
الخطوة 2: تستخدم وحدة تنقية الأمونيا لإزالة الماء والأمونيا المتبقية
الخطوة الثالثة: يتم زيادة الهيدروجين المتحلل بواسطة عملية PSA
ميزات المنتج:
مبدأ بسيط، هيكل مدمج، حجم صغير، وسهولة التشغيل؛
استثمارات منخفضة، استهلاك طاقة منخفض، وتكاليف تشغيل منخفضة؛
قابلة للتطبيق على نطاق واسع، تلبي احتياجات معظم استخدامات الهيدروجين؛
تصميم تحسين المكونات الأساسية مثل جسم الفرن، ونواة الفرن، وسلك التسخين الكهربائي، مع ضمان لمدة ثلاث سنوات في ظروف التشغيل العادية؛
تطبيق وحدة إنتاج الهيدروجين في تحلل الأمونيا
الغاز الواقي المستخدم في التلدين المشرق لمواد مثل الصناعات السوداء والملونة والميكانيكية، بما في ذلك الصفائح والشرائط ولفائف الأسلاك والأنابيب والأجزاء القياسية.
يستخدم في عمليات التلبيد لمعادن المساحيق، ومواد الموليبدينوم التنجستن، والسبائك الصلبة، والمواد الإلكترونية، وغيرها.
يطبق على غاز حماية الحمام القصدير في إنتاج الزجاج العائم.
يطبق على المواد الحرارية عالية الحرارة في التلبيد.
يستخدم كغاز مخفض في صناعة الكيماويات.
المؤشرات التقنية:
● غاز الأمونيا الخام:
● الضغط – ~0.5 بار
درجة نقطة الندى – ≤ -10 ℃
غاز تحلل المنتج:
● الضغط – ~0.5 بار
درجة نقطة الندى – ≤ -10 ℃
الأمونيا المتبقية – ≤ 0.1%
حجم غاز التحلل – 5-500 متر مكعب قياسي/ساعة
