تصنف خطوط إنتاج ورق الكرافت إلى ماكينات ورق الكرافت، وماكينات الورق المموج، وماكينات الورق المقوى، وغيرها، وفقًا لنوع الورق المنتج. وفقًا لنوع جهاز تشكيل الورق المستخدم، تُقسم ماكينات الورق إلى نماذج الشبكة الطويلة، والشبكة الدائرية، وشبكة المشبك، والشبكة الطويلة الدائرية.

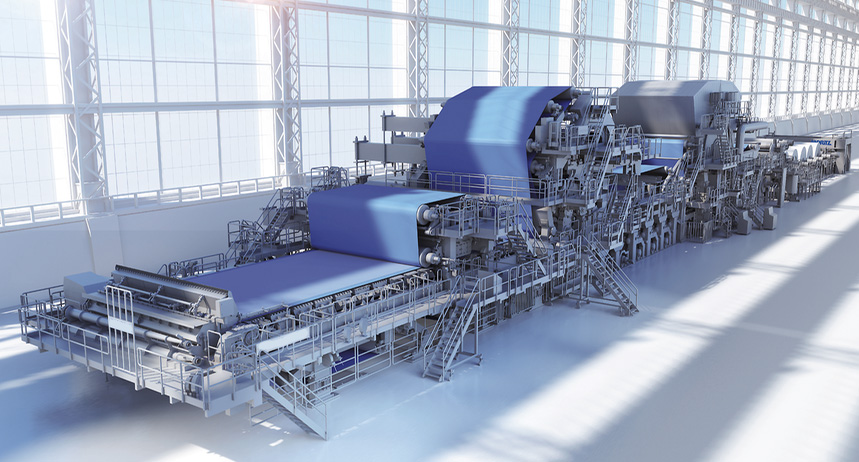

يمكن النظر إلى ماكينة الورق على أنها ماكينة مترابطة تتكون من عدة قطع من المعدات. وعادةً ما تقسم إلى جزأين رئيسيين: الجزء الرطب والجزء الجاف. يشمل الجزء الرطب معدات تدفق اللب، وقسم الشبكة، وقسم الضغط. ويشمل الجزء الجاف قسم التجفيف، والآلة الكلسية، وملف اللف.

تصنف آلات ورق الكرافت إلى آلات ورق الكرافت، وماكينات الورق المموج، وماكينات الورق المقوى، وغيرها حسب نوع الورق المنتج. وفقا لنوع الورق المستخدم في السابق، تقسم آلات الورق إلى نماذج شبكة طويلة، شبكة دائرية، شبكة مشبك وشبكة طويلة دائرية.
يمكن اعتبار آلة الورق آلة ربط تتكون من عدة قطع من المعدات. عادة ما ينقسم إلى جزأين رئيسيين: الجزء الرطب والجزء الجاف. يشمل القسم الرطب معدات تدفق اللب، وقسم الشبكة، وقسم المطبعة. تشمل الكادرات قسم التجفيف، والتقويم، واللف.

قسم الصحافة
يتكون قسم الطباعة في آلة الورق من عدة مجموعات من المكابس الدوارة (رولر). يتم سحب شبكة الورق المبلل بواسطة المكبس ويتم تفريغها بواسطة البثق الميكانيكي بين لفائف المطبعة. للحفاظ على أداء تنظيف المياه الجيد للباد المكبسة، تم تجهيز اللفات العليا للمكبس بجهاز غسل لباد (لباد). بعد قسم المطبعة، تصل جفاف شبكة الورق المبلل عادة إلى حوالي 40٪.

قسم الشبكة
يستخدم الشبكة بشكل رئيسي لإزالة الماء من اللب، فهي تتحمل الجزء الأكبر من مهمة الجفاف، بالإضافة إلى درجة معينة من الإزعاج للبب، بينما يجعل الورق ذو تشكيل جيد يتكون من الشبكة العلوية والشبكة المنخفضة، تم تصميم الشبكتين لجعل الورق في الماء يمر على جانبي الورق ليتم إزالته. وذلك لتقليل الطبيعة ثنائية الوجهين للورقة.
في التصميم مع مراعاة سهولة تغيير الشبكة واستخدام هيكل العارضة الكانتليفرية، كانت مكوناتها الرئيسية لوح التشكيل، لوح التفريغ، صندوق الفراغ، صندوق الشفط العلوي، طاولة التحميل وطاولة التحميل المسبق، صندوق الشفط الفراغي، لفة الكمين، لفة الصدر والشفرة الطبيبة، لفة شبكة الدفع، إبرة الماء ورش الماء عالي الضغط ومكونات أخرى.

المعامل الفني

Product	Kraft Paper Machine
Weight range	100-300g/m2
Trim paper width	3900mm
Rolled paper width	3950mm
Production capacity	120t/d
Working speed	130-200m/min
Design speed	200m/min
Crawling speed	25m/min
Wire width	4400mm
Rail distance	4900mm
Transmission method	AC Motor Division drive
Arrangement model	one layer arrangement
The main products	high strength corrugated paper，Kraft liner paper

Production   Name					YD3600   kraft  Paper Production Line
Output paper					kraft paper
Daily Capacity					10-30T/D
Raw   material					Waste paper
Net Paper Width					4200mm
Product weight					90-180g/m²
Floor area					2000–2400m²
Factory Width					10m
Factory Height					8m
Design Speed					100-180m/min
Work speed					60-140m/min
Suitable   voltage					220-380-440V
Worker Number					7-9workers/class

عملية إنتاج خط إنتاج ورق الكرافت

المواد الخام (ورق مستعمل) —— ماكينة التلبيد —— شاشة اهتزازية —— طاحونة —— مضخة الحشو —— خلاط —— فاصل الألياف —— شاشة الضغط —— ماكينة صناعة الورق الرئيسية —— ماكينة إعادة لف الورق

التطبيق وميزة خط إنتاج ورق الكرافت

قسم البكرة: بكرة هوائية أفقية ومضغوطة هي ضغط الأسطوانة.

صندوق الرأس: مجموعتان من صندوق الرأس المفتوح، تتوافق مع الطبقة العلوية، والطبقة السفلية، وعن طريق التحكم في ضغط الغاز في صندوق الرأس للتحكم وتثبيت حجم اللب.

قسم التشكيل: الطبقة المزدوجة تشمل الطبقة العلوية والطبقة السفلية، المكونات الرئيسية تتكون من لفافة الصدر، لوح التشكيل، لوح إزالة الماء، صندوق التفريغ، لفة مركبة، لفة شفط أريكة، لفة دفع سلكية، لفة توجيه سلكية وإطار آلة ورقية. الطبقة العليا والطبقة السفلية جميعها مجهزة بسلك تشكيل واحد على التوالي.

قسم الصحافة: يشمل الطبعة الأولى، الطبعة الثانية. المكبس الأول هو مكبس مركب من النوع K مع بكرة شفط مفرغة، ومزودة أيضا ببكرة معدنية مطلية بالمطاط، ولفة ضغط تفريغ، ولفة حجرية. المطبعة الثانية هي مكبس MG مع بكرات معدنية مطلية بالمطاط العلوي والسفلي، بالإضافة إلى لباد علوي وسفلي. جميع المكبس مزودان بأسلاك توجيه وصندوق شفط لبادي. هاتان المكبستان تضغط بواسطة ضغط الأسطوانة الهيدروليكية.

قسم التجفيف الأمامي: مجفف Φ1500/Φ1800، مدفوع ضمن مجموعة ومجهز بأسلك توجيه، وسلك جاف، وغطاء غاز مغلق.

آلة قياس السطح المائلة: بكرة معدنية مطلية بالكروم على السطح ولفة معدنية مطلية بالمطاط. يتم ضغطه بواسطة ضغط إطارات الغاز المموج.

قسم التجفيف الخلفي: مجفف Φ1500/Φ1800 يتم تشغيله بواسطة مجموعة ومجهز بأسلاك توجيه، وسلك جاف، وغطاء غاز مغلق.

قسم التقويم: تقويم مزدوج الأسطوانة، الأسطوانات العلوية والسفلية عبارة عن بكرات معدنية، والضغط هو ضغط إطار الغاز المموج.
